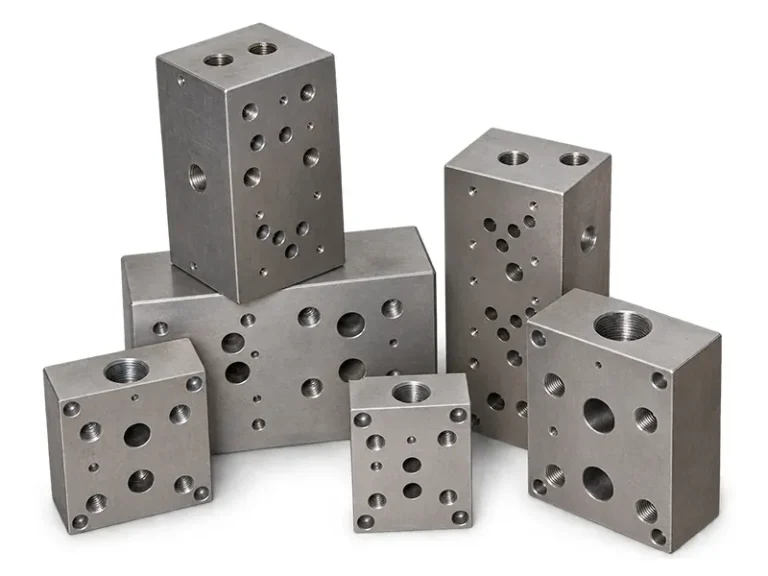

بلوک هیدرولیک چیست؟
بلوک هیدرولیک (Hydraulic Manifold) یا منیفولد هیدرولیک، قطعهای برای ایجاد و یکپارچهسازی مسیرهای جریان در مدارهای هیدرولیک است. این بلوک با داشتن کانالها و مجاری داخلی، امکان اتصال چندین شیر و تجهیز هیدرولیکی را در یک مجموعه فراهم میکند و به جای استفاده از تعداد زیادی لوله، شیلنگ و اتصالات، مسیرهای جریان را درون یک بلوک متمرکز میسازد.
بلوک هیدرولیک میتواند بر اساس نقشه مدار و عملکرد مورد نیاز، برای نصب انواع شیرهای کنترل فشار، کنترل جریان و کنترل جهت طراحی و ماشینکاری شود.
عملکرد بلوک هیدرولیک
وظیفه اصلی بلوک هیدرولیک، هدایت و توزیع جریان سیال بین اجزای مختلف مدار است. مسیرهای داخلی بلوک بر اساس نقشه هیدرولیک ایجاد میشوند و نقاط مشخصی برای نصب شیرها و سایر تجهیزات در نظر گرفته میشود.
با قرارگیری شیرهای مورد نیاز روی بلوک، عملیات کنترل فشار، جریان و جهت حرکت سیال در یک مجموعه متمرکز انجام میشود. این ساختار به سادهتر شدن مدار و کاهش تعداد خطوط و اتصالات خارجی کمک میکند.
ساختار بلوک هیدرولیک
یک بلوک هیدرولیک متناسب با نوع مدار و تجهیزات مورد استفاده میتواند شامل بخشهای مختلفی باشد:
- بدنه بلوک: بخش اصلی منیفولد که معمولاً از متریال متناسب با فشار و شرایط کاری سیستم انتخاب میشود.
- کانالها و مجاری داخلی: مسیرهایی که برای عبور و ارتباط سیال بین ورودیها، خروجیها و شیرهای مختلف ماشینکاری میشوند.
- محل نصب شیرها: سطوح و حفرههای استاندارد یا سفارشی برای نصب شیرآلات هیدرولیک.
- پورتها و اتصالات: نقاط اتصال بلوک به سایر اجزای مدار هیدرولیک.
- عناصر آببندی: برای جلوگیری از نشت سیال در محل اتصالات و مسیرهای مختلف استفاده میشوند.
انواع بلوک هیدرولیک
بلوکهای هیدرولیک را میتوان بر اساس نوع عملکرد و مدار مورد استفاده دستهبندی کرد. از جمله:
بلوک کنترل فشار
برای نصب و یکپارچهسازی شیرهای مرتبط با کنترل و تنظیم فشار در مدار هیدرولیک استفاده میشود.
بلوک کنترل جریان
برای مدیریت و تنظیم دبی سیال هیدرولیک و کنترل سرعت عملگرها در مدار مورد استفاده قرار میگیرد.
بلوک کنترل جهت
برای نصب شیرهای کنترل جهت و مدیریت مسیر حرکت سیال بین بخشهای مختلف مدار طراحی میشود.
بلوک هیدرولیک ترکیبی
در مدارهای پیچیدهتر، چند عملکرد مانند کنترل فشار، جریان و جهت در یک بلوک واحد ترکیب میشوند. این ساختار میتواند تعداد اتصالات و خطوط خارجی مدار را کاهش دهد.
مزایای استفاده از بلوک هیدرولیک
استفاده از منیفولد هیدرولیک در طراحی مدار، مزایای متعددی دارد:
- کاهش حجم لولهکشی و شیلنگکشی
- کاهش تعداد اتصالات و نقاط مستعد نشتی
- کاهش فضای مورد نیاز برای نصب تجهیزات
- یکپارچهسازی شیرآلات و اجزای مدار
- سادهتر شدن طراحی و مونتاژ سیستم
- دسترسی آسانتر به تجهیزات برای سرویس و تعمیرات
- کاهش پیچیدگی مدار و تعداد خطوط خارجی
- امکان طراحی متناسب با فضای نصب و نقشه هیدرولیک
کاربرد بلوک هیدرولیک
بلوکهای هیدرولیک در سیستمهایی استفاده میشوند که نیاز به کنترل و توزیع جریان سیال و نصب چندین شیر یا تجهیز در یک مجموعه دارند. برخی از کاربردهای رایج آن عبارتاند از:
- ماشینآلات صنعتی
- دستگاههای پرس و تجهیزات اعمال نیرو
- ماشینآلات ساختمانی و عمرانی
- تجهیزات جابهجایی و بالابر
- ماشینآلات تولیدی و خطوط صنعتی
- یونیتها و پاورپکهای هیدرولیک
- سیستمهای هیدرولیک سفارشی
طراحی و ساخت بلوک هیدرولیک
طراحی منیفولد هیدرولیک باید بر اساس نقشه مدار، فشار و دبی کاری، نوع و تعداد شیرها، ابعاد تجهیزات، فضای نصب و نحوه اتصال به سایر اجزای سیستم انجام شود.
مسیرهای داخلی بلوک باید بهگونهای طراحی و ماشینکاری شوند که جریان سیال با حداقل پیچیدگی و افت فشار غیرضروری بین اجزای مختلف مدار منتقل شود. انتخاب متریال مناسب و اجرای دقیق مجاری، رزوهها، محل نصب شیرها و سطوح آببندی نیز در عملکرد و قابلیت اطمینان بلوک اهمیت دارد.
بلوک هیدرولیک شهبازی میتواند متناسب با نیاز مدار و مشخصات فنی سیستم طراحی و تولید شود و برای یکپارچهسازی شیرآلات و مسیرهای هیدرولیک در تجهیزات و ماشینآلات مختلف مورد استفاده قرار گیرد.
