آکومولاتور هیدرولیک چیست؟
آکومولاتور هیدرولیک (Hydraulic Accumulator) تجهیزی برای ذخیره انرژی هیدرولیکی و بازگرداندن آن به مدار در زمان مورد نیاز است. این تجهیز با استفاده از انرژی ذخیرهشده در یک گاز فشرده، امکان جذب نوسانات فشار، کاهش ضربههای هیدرولیکی و تأمین سریع جریان مورد نیاز سیستم را فراهم میکند.
آکومولاتور معمولاً از دو بخش اصلی تشکیل میشود که در آن سیال هیدرولیک و گاز فشرده توسط یک عنصر جداکننده از یکدیگر تفکیک میشوند. با افزایش فشار سیال در مدار، روغن وارد آکومولاتور شده و گاز را فشرده میکند. در این حالت انرژی در گاز ذخیره میشود. هنگام کاهش فشار یا افزایش ناگهانی نیاز سیستم، گاز منبسط شده و سیال ذخیرهشده را به مدار بازمیگرداند.
نحوه عملکرد آکومولاتور هیدرولیک
عملکرد آکومولاتور بر اساس ذخیره و آزادسازی انرژی از طریق فشرده و منبسط شدن گاز انجام میشود.
هنگامی که فشار مدار افزایش پیدا میکند، سیال هیدرولیک وارد آکومولاتور شده و با حرکت پیستون، تغییر شکل دیافراگم یا فشرده شدن بلادر، حجم گاز کاهش مییابد. در نتیجه انرژی در گاز فشرده ذخیره میشود.
زمانی که فشار مدار کاهش پیدا کند یا سیستم به جریان بیشتری نیاز داشته باشد، گاز منبسط شده و سیال ذخیرهشده را به مدار هیدرولیک بازمیگرداند. این فرآیند میتواند به تثبیت فشار و تأمین سریع جریان در مدار کمک کند.
انواع آکومولاتور هیدرولیک
آکومولاتورها بر اساس ساختار عنصر جداکننده گاز و سیال، در انواع مختلفی تولید میشوند. سه نوع متداول آن عبارتاند از:

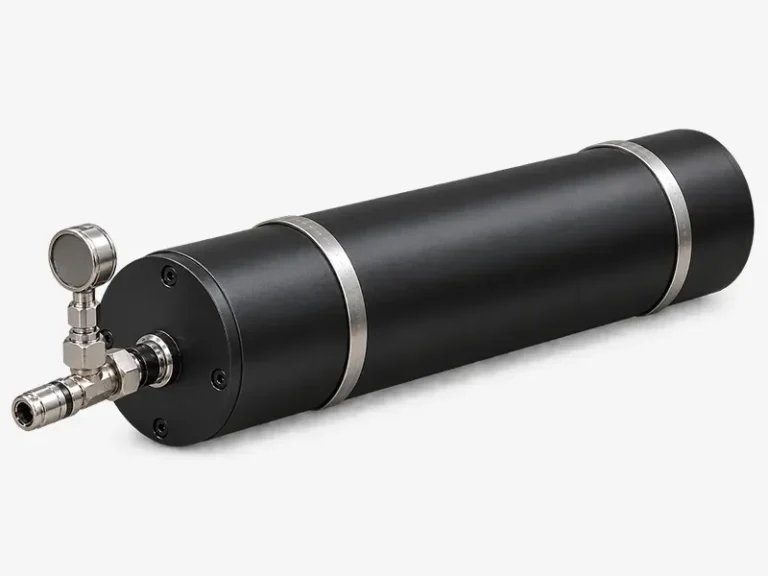

آکومولاتور پیستونی
در آکومولاتور پیستونی، یک پیستون متحرک سیال هیدرولیک را از گاز فشرده جدا میکند. این نوع آکومولاتور برای کاربردهایی با حجم و ظرفیت ذخیرهسازی متفاوت قابل استفاده است و در سیستمهای هیدرولیکی صنعتی کاربرد دارد.
آکومولاتور دیافراگمی
در این نوع آکومولاتور، دیافراگم انعطافپذیر وظیفه جداسازی گاز و سیال را بر عهده دارد. ساختار نسبتاً فشرده و پاسخ سریع، از ویژگیهای این نوع آکومولاتور است.
آکومولاتور بلادر
در آکومولاتور بلادر (Bladder Accumulator)، یک بلادر انعطافپذیر گاز را از سیال هیدرولیک جدا میکند. این نوع آکومولاتور به دلیل سرعت پاسخ مناسب و ساختار متداول، در بسیاری از مدارهای هیدرولیک مورد استفاده قرار میگیرد.
کاربردهای آکومولاتور هیدرولیک
آکومولاتور میتواند با توجه به طراحی مدار و نیاز سیستم، وظایف مختلفی را بر عهده داشته باشد. مهمترین کاربردهای آن عبارتاند از:
- ذخیره انرژی هیدرولیکی برای تأمین جریان در زمان نیاز
- جبران نوسانات فشار و کمک به تثبیت فشار مدار
- جذب ضربه و شوکهای هیدرولیکی ناشی از تغییرات ناگهانی جریان و فشار
- تأمین جریان لحظهای در زمان افزایش مصرف
- جبران نشتی داخلی سیستم در برخی کاربردها
- کاهش تعداد دفعات روشن و خاموش شدن پمپ در سیستمهای مناسب
- تأمین توان موقت در شرایطی که پمپ برای مدت کوتاهی قادر به تأمین جریان مورد نیاز نیست
مزایای استفاده از آکومولاتور
استفاده صحیح از آکومولاتور میتواند عملکرد مدار هیدرولیک را در شرایط مختلف بهبود دهد. از مهمترین مزایای آن میتوان به موارد زیر اشاره کرد:
- کاهش نوسانات فشار
- جذب ضربههای هیدرولیکی
- تأمین سریع جریان مورد نیاز
- ذخیره و استفاده مجدد از انرژی هیدرولیکی
- کمک به پایداری عملکرد مدار
- کاهش بار لحظهای روی پمپ در کاربردهای مناسب
- امکان استفاده بهعنوان منبع توان موقت
انتخاب آکومولاتور هیدرولیک
انتخاب آکومولاتور مناسب باید بر اساس شرایط واقعی مدار هیدرولیک انجام شود. عواملی مانند فشار کاری، فشار پیششارژ گاز، حجم آکومولاتور، دبی مورد نیاز، محدوده دمای کاری، نوع سیال و نوع کاربرد در انتخاب آن اهمیت دارند.
همچنین نوع آکومولاتور، جنس بدنه و عنصر جداکننده باید متناسب با شرایط کاری سیستم انتخاب شود تا عملکرد مناسب و ایمنی تجهیز حفظ شود.
نگهداری آکومولاتور هیدرولیک
بازرسی و نگهداری دورهای آکومولاتور برای حفظ عملکرد صحیح آن اهمیت دارد. بررسی فشار پیششارژ، وضعیت اتصالات، نشتی، شرایط بدنه و سلامت عنصر جداکننده گاز و سیال از جمله موارد مهم در سرویس این تجهیز هستند.
کاهش فشار پیششارژ، نشتی سیال یا گاز و آسیب به پیستون، دیافراگم یا بلادر میتواند عملکرد آکومولاتور را تحت تأثیر قرار دهد. عملیات سرویس و شارژ گاز آکومولاتور باید مطابق مشخصات سازنده و الزامات ایمنی مربوط به تجهیزات تحت فشار انجام شود.
